Retro HARDWARE - nové přírůstky a úlovky

22/01/2014 - 20:47
Avatar
Sany

Sehnali jste zajímavý starý počítač nebo retro komponenty na aukru či na ebay ? Nebo od kamaráda ? Nebo ze sběrného dvora ? Nebo z lesa ? :)

22/01/2014 - 20:54
Avatar
Sany

Dnes z aukra - mobo Tulip 386SX-16Mhz, zajímavá už jen tím že jde imho o nejpomalejší 386 systém, co kdy existoval :)


Nemáte k tomu náhodou někdo návod ? Chci doufat, že ten napájecí konektor je standardně zapojený - protože jestli ne, tak ten ohňostroj po zapnutí bude velmi, velmi efektní :D

22/01/2014 - 21:05
Avatar

Konektor vypadá podobně, jako to, co mám na XT desce. Žádný rafinovaný tvarování, prostě zatlač, mistře skládači! :)

22/01/2014 - 21:23
Avatar
Sany

No, tohle  už jsem jednou v dobré víře zkusil - byl to HP netserver blahé paměti bez orig. zdroje, kde byl na desce "ouplně vobyčejný" napájecí ATX konektor. Tak jsem bafl první zkušební 300W Fortron, co jsem měl po ruce, zapojil to tam a spustil. Ku...a, to byla taková šleha ze zdroje, že se mně na chvíli zastavilo srdce. No jo, bodejť by ne - jak jsem pak zpětně zjistil, ten konektor měl úplně jiné zapojení, které bylo tím posledním co kdy můj starý dobrý Fortronek uviděl, fňuk :/

A Dell měl ve zvyku dělat podobně hezký věci. Desky s PII a P3 mají taktéž na pohled normální konektor, ale zapojený naprosto nestandardně - a to tak, že běžný ATX zdroj je po připojení okamžitě odpálen. Vzájemné zapojení takovéto dell desky a klasického ATX zdroje totiž zajistí, ze je na společnou zem přiveden jednak signál PSON (což způsobí okamžité spuštění ATX zdroje při zapojení do 220V), a jednak touto zemí vzájemně prozkratuje v podstatě všechna zbývající produkovaná napětí zdroje, a to okamžitě po startu zdroje ! Přičemž deska samotná toto vše kupodivu přežije naprosto bez následků, hoši v Dellu na to jdou opravdu chytře...

Celkem funny bylo, když jsem nedávno kupoval jednu starou serverovou Dell desku a prodejce jsem před chystaným odzkoušením desky včas varoval.... inu, stejně to v popisu aukce skončilo hláškou, že deska je zřejmě prozkratovaná a odpálí naprosto vše, co do ní kdo zkusí zapojit. :DCo dodat, koupil jsem ji a se správným zdrojem šlape jak Švýcary ;)

Tak uvidíme, jak se vybarví Tulip Computers ...

22/01/2014 - 22:39
Avatar

O tomhle jsme netušil, díky za varování! Když si výrobce zvolí proprietární konektor, tak se nedivím, ale čapnout konektor běžný (navíc napájení!) a přeházet mu zapojení, to je slušná dobytčárna.

22/01/2014 - 23:29
Avatar
Sany

Sledge napsal(a)
O tomhle jsme netušil, díky za varování! Když si výrobce zvolí proprietární konektor, tak se nedivím, ale čapnout konektor běžný (navíc napájení!) a přeházet mu zapojení, to je slušná dobytčárna.



Přesně ^^

Jenže konkrétně u Dellu je to deska od desky, a každá může být jinak zapojená ... např. teďka mám doma malou nepěknou hádanku, motherboard z Dell Precision 220 :


No schválně, co byste tam strčili za zdroj ? ;) Bojím, bojím - na netu píšou že Precision 220 by snad měl být skutečně ATX, ale čert tomu věř bo to nikdo neodzkoušel a nepotvrdil...

Vypadá to jakože je to ATX, ale přesně takhle vypadají i ty druhý (Dell non-ATX) - viz. např. již zmíněná serverová deska z Dell PowerEdge 2200 :


Pro zájemce - bližší info o celé problematice nestandardních Dell zdrojů je např. zde :

http://www.informit.com/articles/article.aspx?p=339053

(especially considering the dramatic way it smoked when   I turned the system on, I actually saw fire through the vent !... takže asi tak nějak ;))



23/01/2014 - 08:38
Avatar

"How do you like your fried chips, medium or well done?" :)

"In fact what makes this worse is that Dell uses virtually all Intel boards in their systems. One I have uses an Intel D815EEA motherboard, which is the same board used by many of the other major system builders, including Gateway, Micron and others. The same except for the power connectors that is. The difference is that Dell has Intel custom make the boards for Dell with the non-standard connectors. Everybody else gets virtually the same Intel boards, but with industry standard connectors."

Takže si člověk podle rozložení komponent zjistí, že má Intel desku, ale stejně ho čeká výbuch, protože jde o variantu pro Dell :) Co si pamatuju, tak např. zvukovky SB Live ve verzi pro Dell nenesly žádné viditelné označení, na první pohled se nedaly poznat.

23/01/2014 - 10:27
Avatar
Sany

"How do you like your fried chips, medium or well done?" ;)

Je to hnus velebnosti - pokud ty Intel desky viz výše na sobě ani nemají viditelné označení, že jsou od Dellu, tak to už je opravdu na mašli !

Jediná pseudo "výhoda" totiž je, že většina starších dellovských mobo je mechanicky nestandardní (nejdou osadit do standardní ATX skříně), a to už samo o sobě indikuje, že by měl člověk velmi zpozornět, co mu to vlastně leží na stole. No a  jak někde zahlédnete DELL, je to už důvod k nejvyšší opatrnosti. Ale ty Intel desky budou zřejmě na pohled normální ATXka...

Jinak by bylo technicky velmi zajímavé ověřit, co udělá druhá možná kombinace - proprietární Dell zdroj zapojený do klasické ATX desky. To jsem ještě nezkoušel a nějak na to nemám zdroj (a ani koule) - efekt by to asi taky byl velmi slušnej :D

23/01/2014 - 23:03
Avatar
Sany

Hele, to je zrejme "ona dotycna", cekajici na svou obet  :

http://www.recycledgoods.com/product/29445-dell-aa-a10383-402-pga370-system-board-intel-d815eea

PS. No aspoň to maj popsany, ze je to od Dellu...

27/01/2014 - 15:29
Avatar
Prague

Totéž platí pro Apple z jistého období. Normální ATX konektor jen tam kde by to nikdo nečekal je 27V pro napájení monitoru skrze datový kábl od grafické karty (LCD pak stačilo připojit jen jedním káblem). Holt standard nestandard - koho to zajímá, hlavní je prodat a vydělat :-D

27/01/2014 - 21:49
Avatar
Sany

Hmm, ATX konektor pro monitory, to je opravdu originalni ^^ Co to bylo za systémy ?

28/01/2014 - 16:06
Avatar
Prague

PowerMac G4, ze zdroje šlo standardním ATX konektorem do základní desky těch 27V, na desce to vodičem šlo do rozšířeného AGP konektoru a na grafice přímo na externí konektor pro monitor, jmenoval se Apple Display Connector

Všude píšou 25V max, mám naměřeno 27V - ve všech, které jsem otevřel. Pokud tam člověk chtěl strčit běžnou AGP kartu musel vrtačkou odvrtat (přerušit) konkrétní piny, jinak bylo zle.

28/01/2014 - 17:52
Avatar
Sany

Hmm, to jsou ale věci :) Dik za zajimave info, o tomhle jsem nikdy neslysel ^^

31/01/2014 - 07:07
Avatar
LubikCZ

Sany napsal(a)
Dnes z aukra - mobo Tulip 386SX-16Mhz, zajímavá už jen tím že jde imho o nejpomalejší 386 systém, co kdy existoval :)


Nemáte k tomu náhodou někdo návod ? Chci doufat, že ten napájecí konektor je standardně zapojený - protože jestli ne, tak ten ohňostroj po zapnutí bude velmi, velmi efektní :D

Hele a jak je to s tím ISA stromečkem, dá se do toho slotu na stromeček zasunou klidně i nějaká karta nebo to je prostě jen na ten stromeček a na nic jiného?

Každý počítač je hloupý nebo chytrý pouze tak, jako jeho majitel.

31/01/2014 - 12:43
Avatar
Sany

LubikCZ napsal(a)

Sany napsal(a)
Dnes z aukra - mobo Tulip 386SX-16Mhz, zajímavá už jen tím že jde imho o nejpomalejší 386 systém, co kdy existoval :)

Nemáte k tomu náhodou někdo návod ? Chci doufat, že ten napájecí konektor je standardně zapojený - protože jestli ne, tak ten ohňostroj po zapnutí bude velmi, velmi efektní :D

Hele a jak je to s tím ISA stromečkem, dá se do toho slotu na stromeček zasunou klidně i nějaká karta nebo to je prostě jen na ten stromeček a na nic jiného?

Jj, vypada to na klasicky ISA slot pro stromeček (jeden nastesti mam). Samotna karta v tomto konektoru ale tipuji bude mit problém s mistem pro přesahující plechovou krytku ^^

Jinak je to opravdu zajimavy kousek - jedina 386 mobo co jsem v zivote videl s origos chipsetem od Intelu ! Sklada z těchto 3 IO :

Intel S82344 ISA BUS CONTROLLER
Intel S82343 DRAM CONTROLLER
Intel P8042AH 8-BIT, MROM, 0.833 MHz, MICROCONTROLLER

Az to nahodim, postnu sem fotky jak bude vyhlížet BIOS :)

31/01/2014 - 14:34
Avatar
Sany

AST Rampage 286


Mela by dorazit pristi tyden, tak jsem na ni zvedav  - dle prodejce ma nektere ram cipy vadne, coz by mělo jit lokalizovat za pomoci ovladace nebo diagnostického sw - tak doufam, ze jich tam nebude vadna pulka nebo i vic :)



31/01/2014 - 15:03
Avatar

Solidní macek, do jakýho stroje to máš?

31/01/2014 - 15:15
Avatar
Sany

Mam pripravenou jednu docela zajímavou 286 desku, k tomu IIT 2C87 koprocesor, desktop case (dokonce taky s oznacenim AST-286) a zbytek (vga + io + mechaniky) uz se vždycky najde - takze z tohoto vseho by mohla vzejit celkem hezka sestava, u které bych rad rozsiril RAMku prave touto vecickou (umi dle osazenych cipu 512kB - 2MB) :)



31/01/2014 - 15:15
Avatar
LubikCZ

Sany napsal(a)
AST Rampage 286


Mela by dorazit pristi tyden, tak jsem na ni zvedav  - dle prodejce ma nektere ram cipy vadne, coz by mělo jit lokalizovat za pomoci ovladace nebo diagnostického sw - tak doufam, ze jich tam nebude vadna pulka nebo i vic :)



Stačí je zatlačit a jede se dál :)

Každý počítač je hloupý nebo chytrý pouze tak, jako jeho majitel.

31/01/2014 - 15:29
Avatar
Sany

No jestli to bude až takhle jednoduchý, nemělo by to chybu a máš pak u mně za dobrou radu panáka ! ( k vyzvednutí ale jen v Lanškrouně ) :D

Btw. jaký chipset používá tvoje PS/2ka ? Je to taky postavené na 386SX a docela by mně zajímalo, jestli tam náhodou nejsou stejné nebo podobné Intel obvody jako má ta deska Tulip, viz. výše. Kdybys měl čas a chuť shodit kryt a mrknout, bylo by to zajímavé ^^

31/01/2014 - 15:47
Avatar
LubikCZ

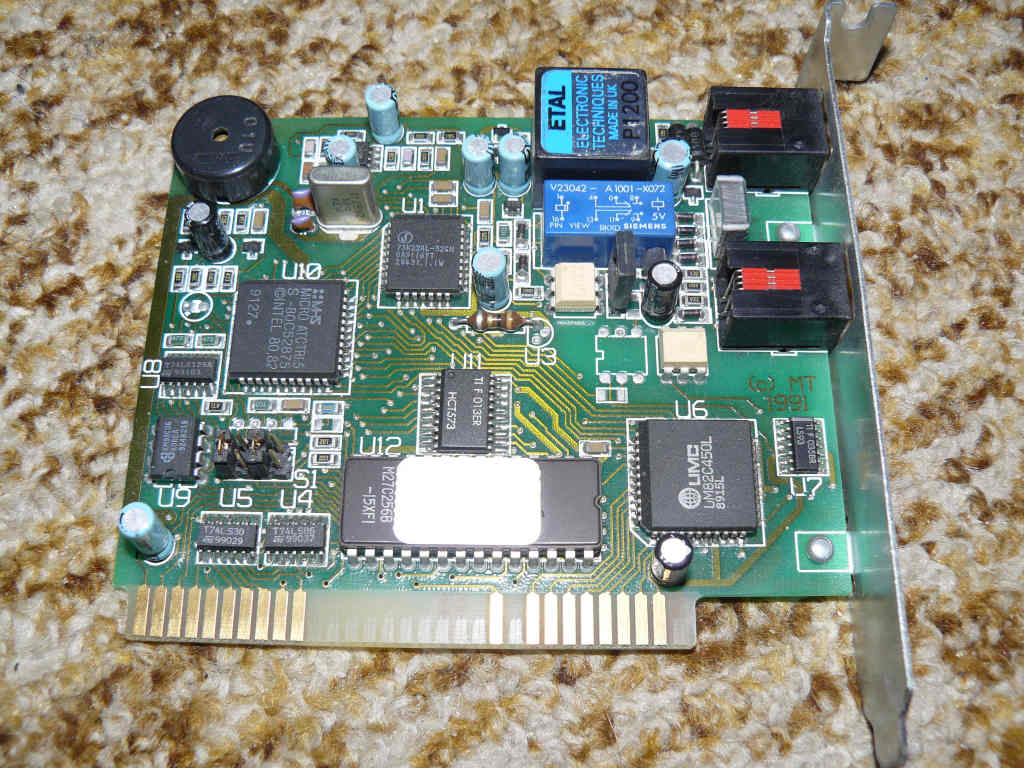

Dva 8bit ISA modemy (síťovky?). Co je to teda? Přikláním se k modemům. Otázka je, jakou vlastně mají funkci. Síťovka je jasná, tu připojím k modemu a ten k internetu, ale modem? Nikdy jsem to v praxi neviděl :‑O

PS: Omezení toho pluginu na velikost souboru na 151K je docela dost. Jsem to musel hodně zmenšit a dost snížit kvalitu. Na druhou stranu jde poznat, co je na fotkách :)


sp_PlupAttachments Attachments

Každý počítač je hloupý nebo chytrý pouze tak, jako jeho majitel.

31/01/2014 - 15:59
Avatar

To spodní je modem. Funkce je jasná - od pantáty vedou dráty, v tomto případě konkrétně od Telecomu (budu-li se pohybovat v létech devadesátých) k tobě do zdi. A dráty buď napcháš do telefonu, nebo do modemu, který pak po vytočení daného telefonního čísla zajistí spojení se světem internetu.

To horní je zvláštní. Na první pohled síťovka, ale ten konektor je na RJ45 poněkud úzký. Ještě to proženu Googlem.

A 150kB na ilustrační fotky prostě musí stačit, kapacita serveru není neomezená :)

31/01/2014 - 16:13
Avatar
Sany

Jj, dole je to jasnej modem, třeba i do XTcka :) Ovšem ta karta nahore je zajimava - dle vseho se jedna o :

ATTACHMATE 252-01495 8BIT ISA 3270 EMULATION ADAPTER RJ11 COAX SD10-PRB01

coz by zrejme za pomoci příslušného sw mělo umet z pc udelat klienta 3270 starych IBM mainframu.

Kdes TOHLE Lubiku v dnesni době sehnal ? To je totiž technika hezkejch par desitek let stara :)

PS. Jestli mas k tomu doma ve sklepe i celej ten mainframe, přiznej se k nemu radsi hned, dobrovolne a bez muceni ! :D

31/01/2014 - 18:59
Avatar
LubikCZ

Hele Sany vůbec nechápu o čem píšeš, trochu to rozveď, hlavně tu část na 3. řádku. No a vůbec to doma nemám a abych řekl pravdu, už ani přesně nevim, kde jsem to vzal. Možná ta jedna byla v tý 286ce, ta druhá možná pochází z toho druhého IBMka co švára vyhodil, ale vůbec si nepamatuju, že by tam byl 8bit ISA stromeček (pokud se v téhle verzi vůbec kdy dělal). No a roky tam jsou 1989 a 1991.

Ten konektor Sledge je RJ11, jak píše Sany.

Takže mám doma slušný poklady :)

A to s tou velikostí fotky samozřejmě chápu.

Už možná vim, ten modem byl možná (zase možná!!!) v té 486ce od Olivetti, ale fakt to nevim jistě.

Každý počítač je hloupý nebo chytrý pouze tak, jako jeho majitel.

31/01/2014 - 19:26
Avatar
LubikCZ

Každý počítač je hloupý nebo chytrý pouze tak, jako jeho majitel.
