Obrazom: IBM Personal Computer 5170

Legendárne IBM PC AT (AT – Advanced technology). Výroba zahájená 14.08.1984, ukončená 02.04.1987, vyrobených 906.000 kusov. Bol to zároveň posledný stroj rady 51xx, ktorým sa podarilo IBM ovládnuť trh a určovať smer, ktorým sa vydajú jeho nasledovníci.

Po mnohých útrapách sa mi to podarilo konečne zložiť, dokonca sa mi podarilo zohnať prvú revíziu základnej dosky s 6 MHz procesorom.

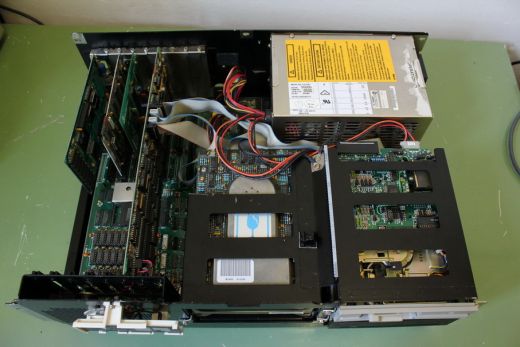

Pozrime sa najprv na vnútro. Hlavný disk Seagate ST- 4026 - 21Mb, full size 5.25", vpravo IBM HD 1,2Mb floppy mechanika, pod ňou druhy disk Seagate ST-225 - 21Mb.

IBM5170_01

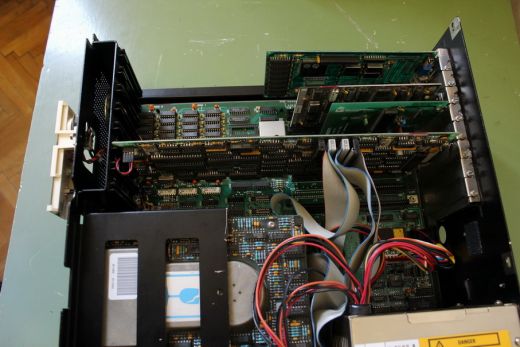

Rozširujúce karty - zhora grafická EGA, bohužiaľ nie IBM, IBM EGA je takmer nezohnateľná. Ďalej tu mame IBM serial/paralel card, Microsoft inPort mouse adaptér a na zaver IBM Fixed disk and floppy controller - 1 revízia.

IBM5170_02

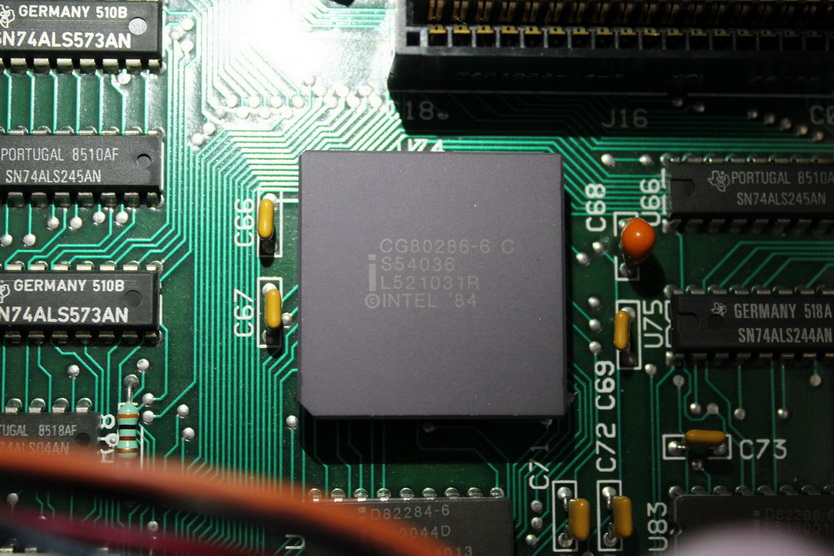

CPU Intel 80286 - 6Mhz:

IBM5170_03

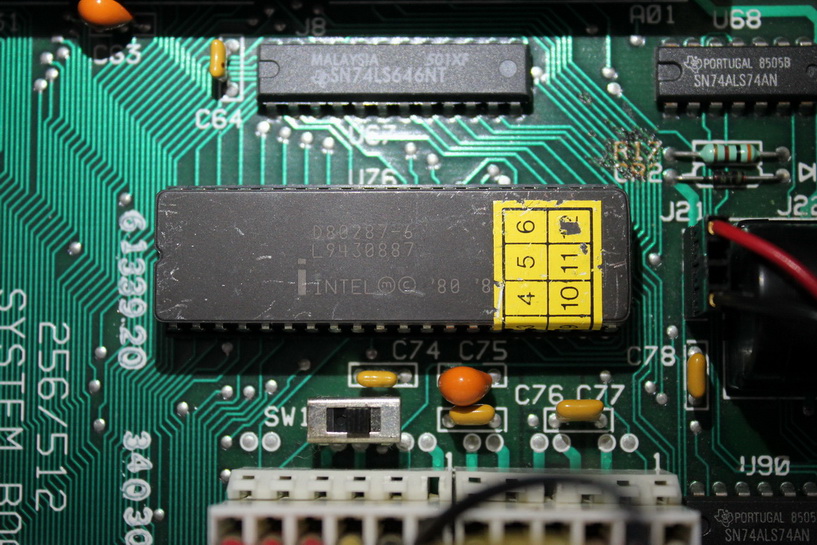

Čerešnička na torte, matematicky koprocesor 80287:

IBM5170_04

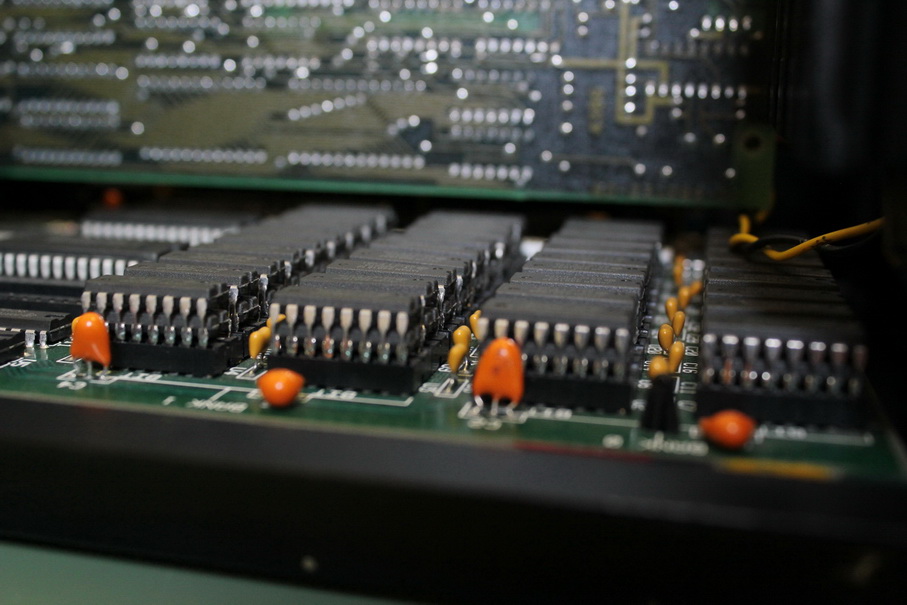

Zaujímavo riešené DIP pamäte, zletovane dva čipy nad sebou, 4 rady po 128kb, spolu 512kb. U type 2 a 3 zakladovky sú už len dva rady 256kb.

IBM5170_05

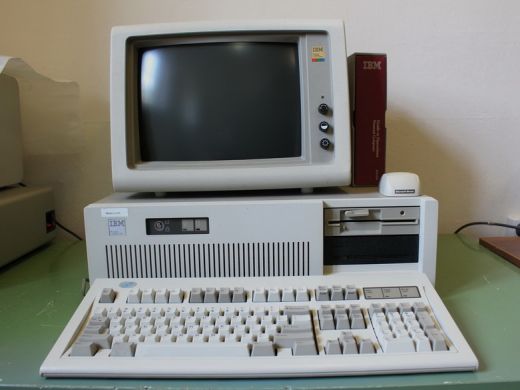

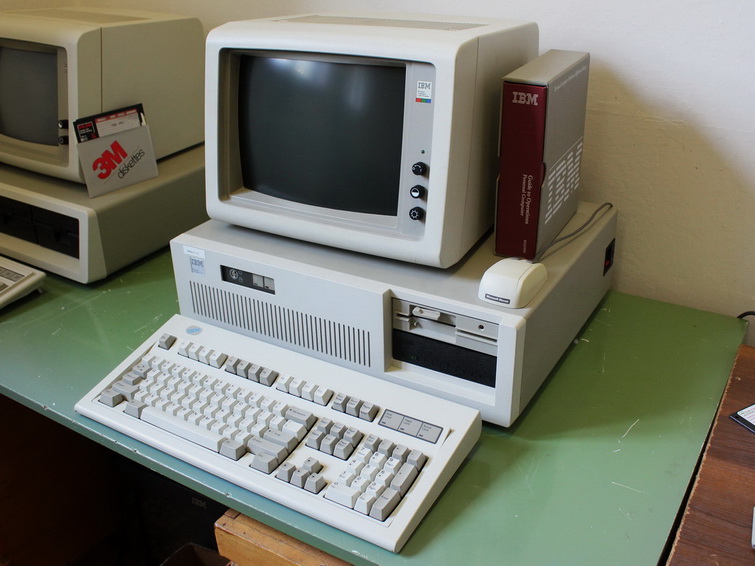

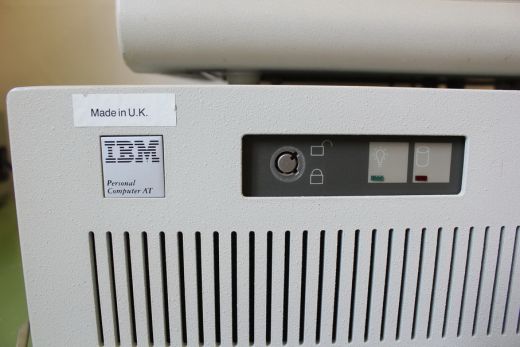

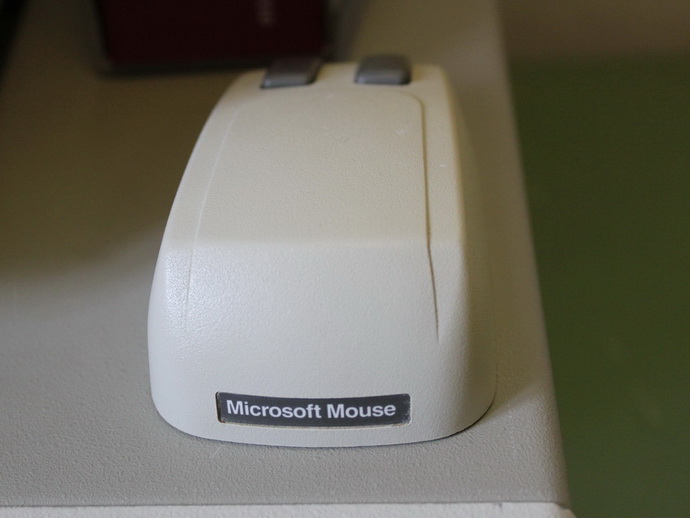

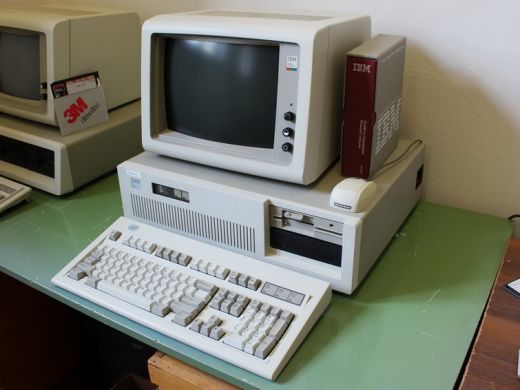

Pohľady zvonka:

IBM5170_06 IBM5170_07 IBM5170_08 IBM5170_09 IBM5170_10

Klávesnica z neskoršej rady PS2, bohužiaľ originál IBM AT model F je nezohnateľná za rozumnú cenu:

IBM5170_11 IBM5170_12

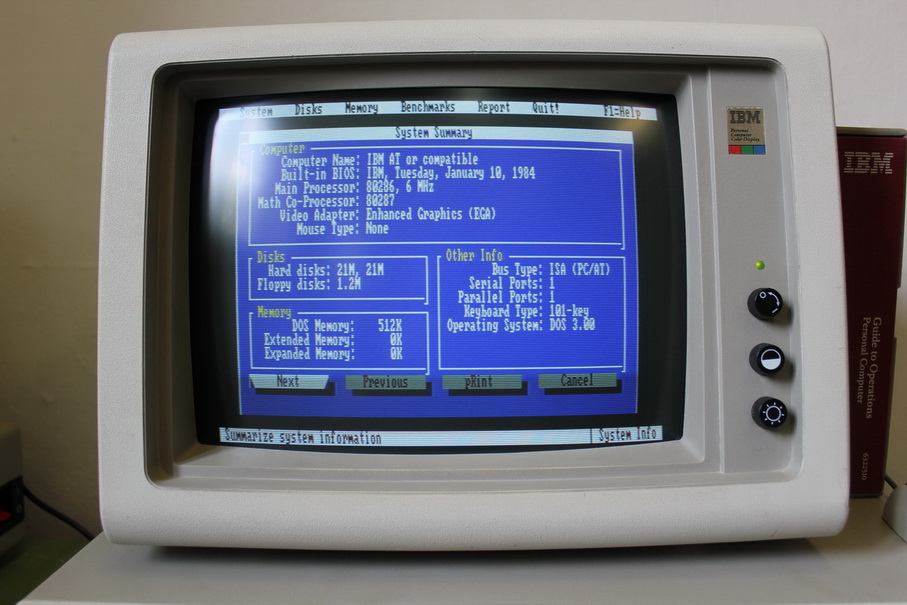

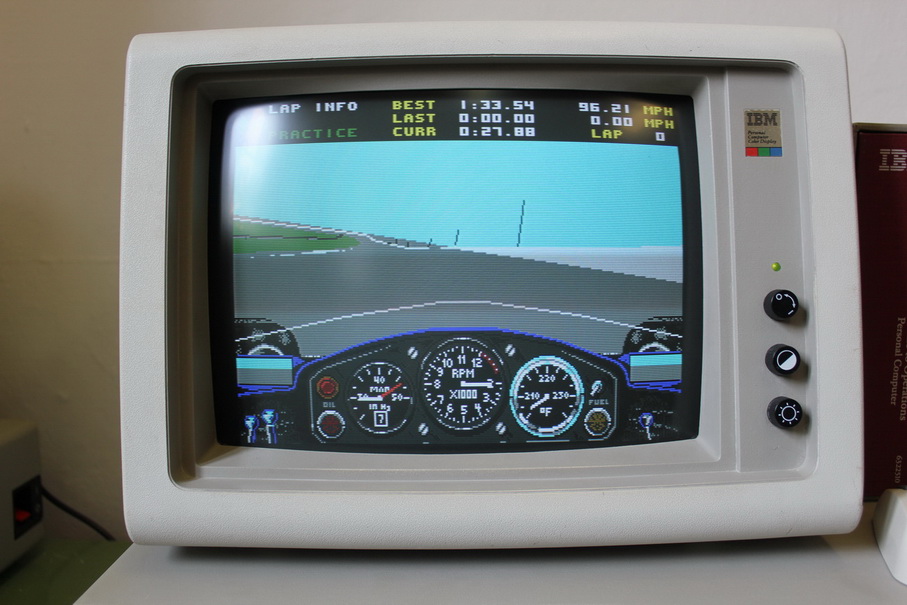

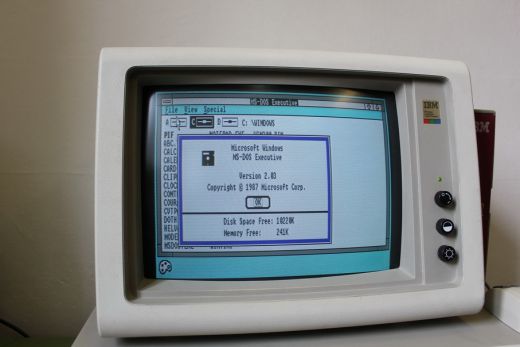

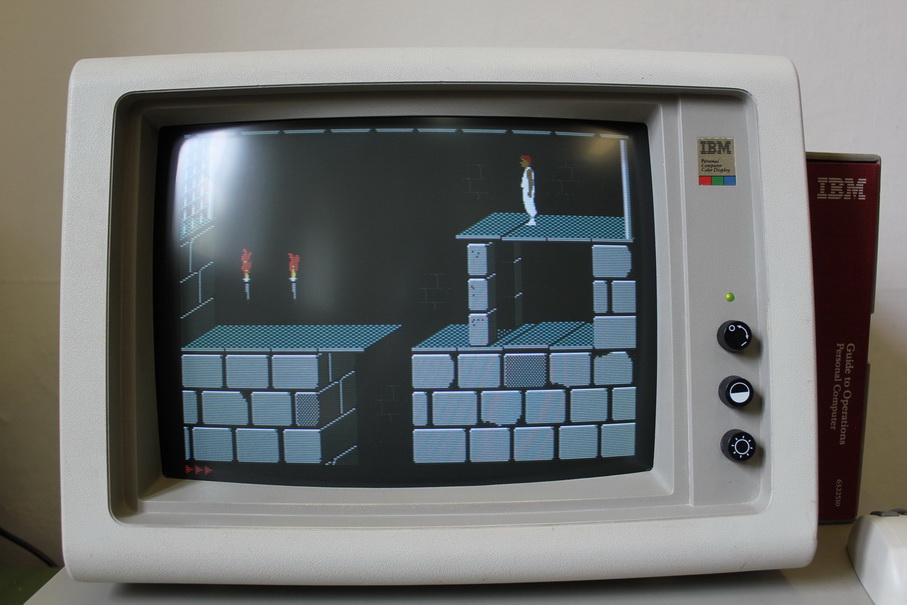

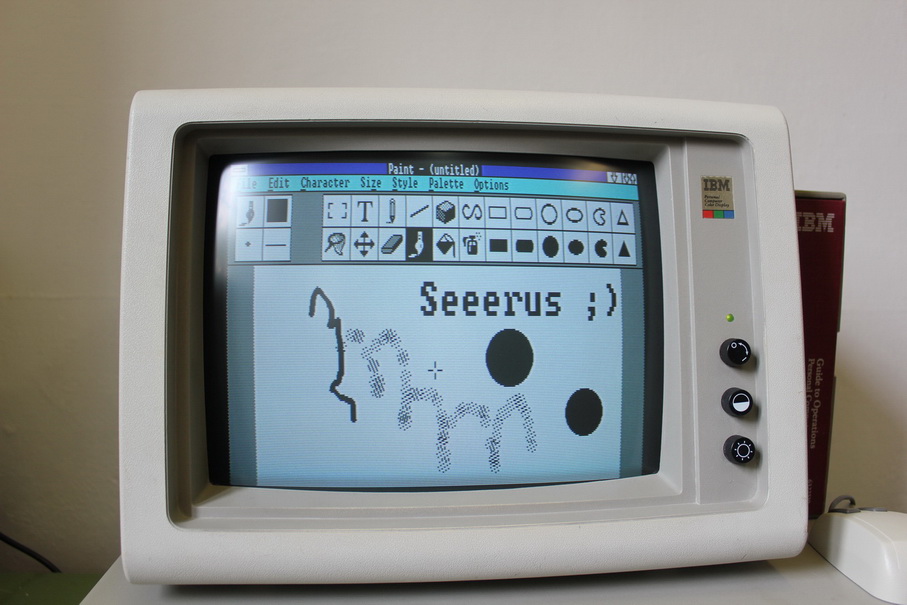

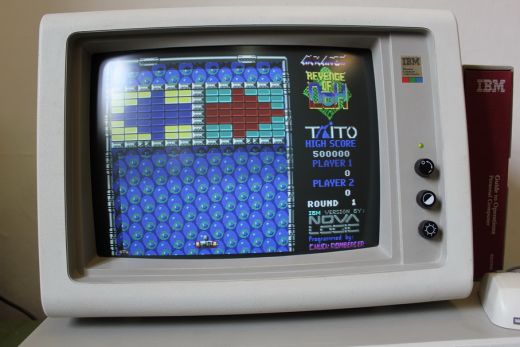

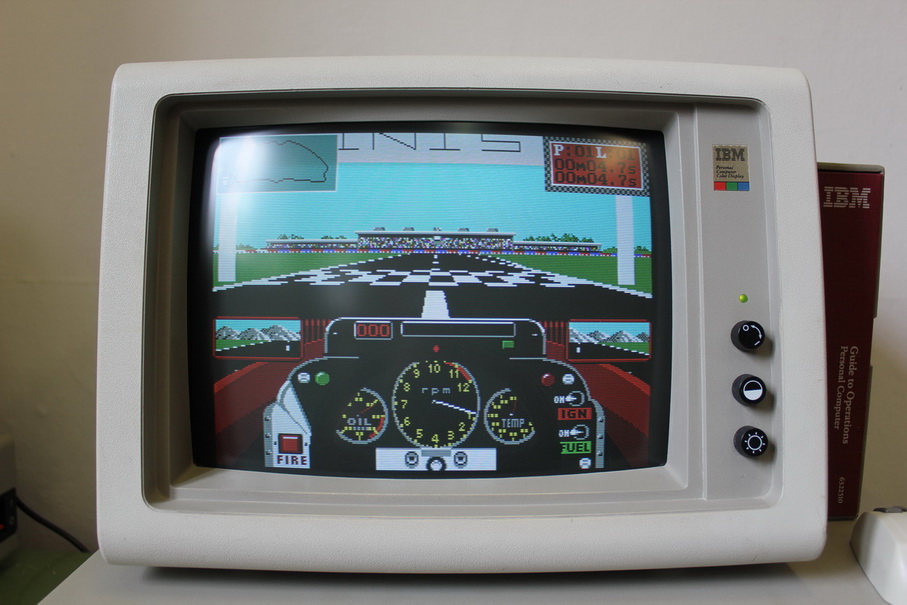

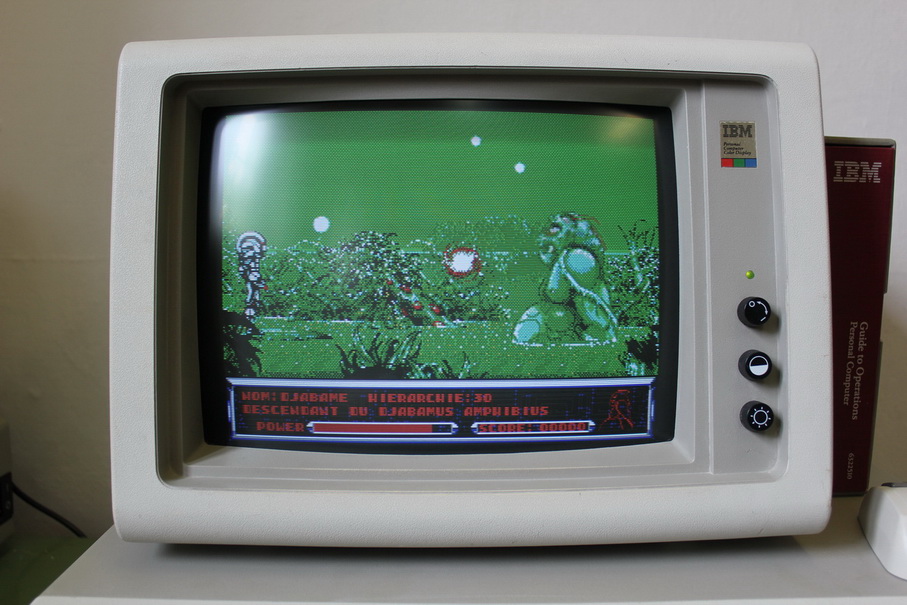

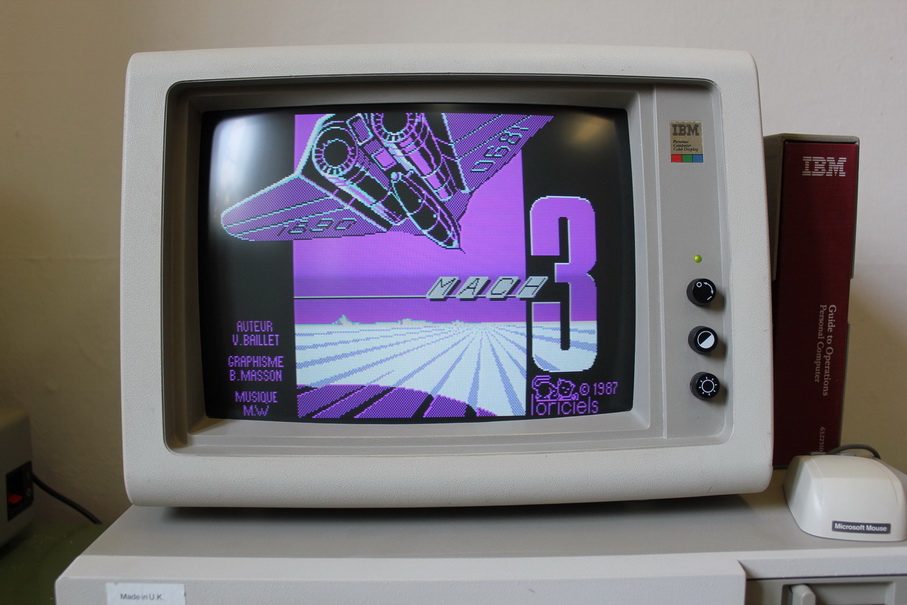

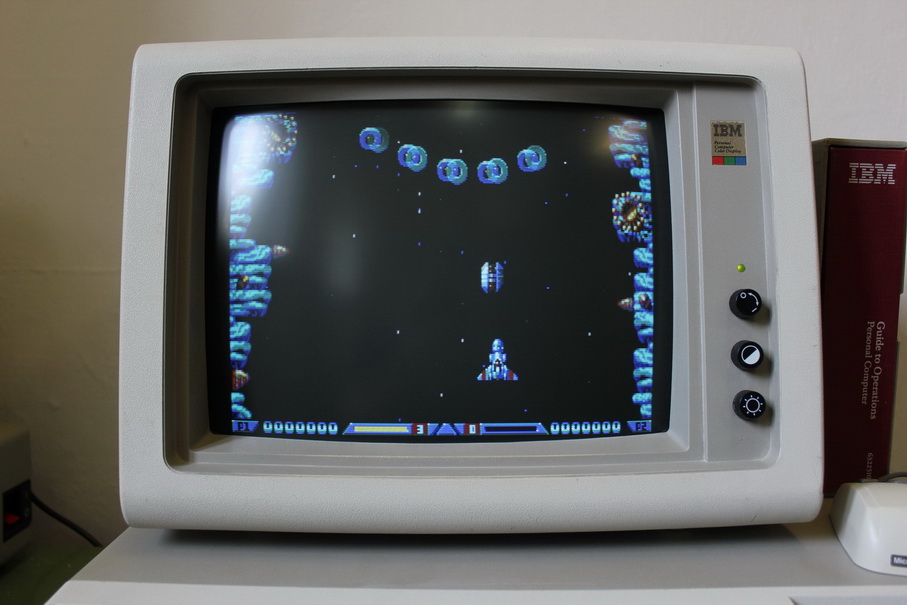

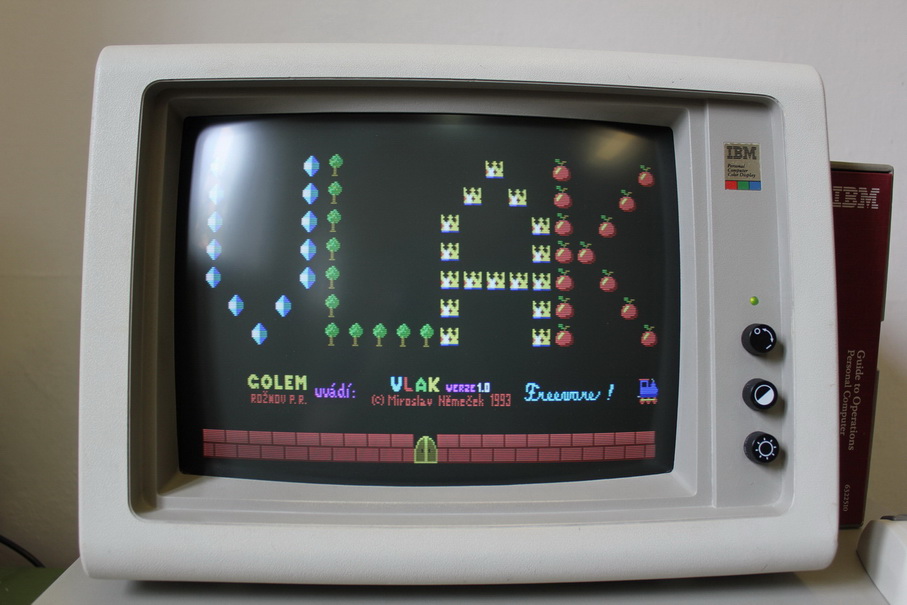

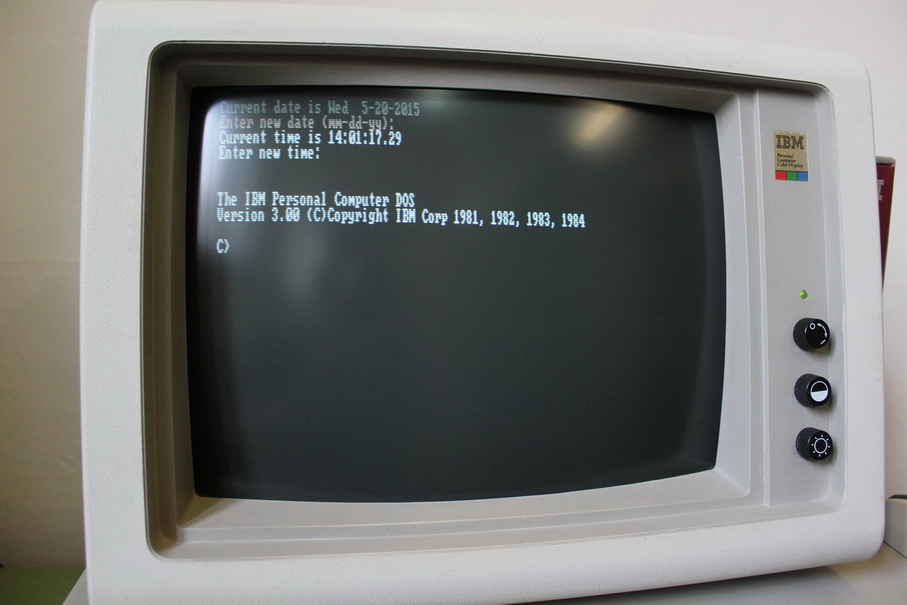

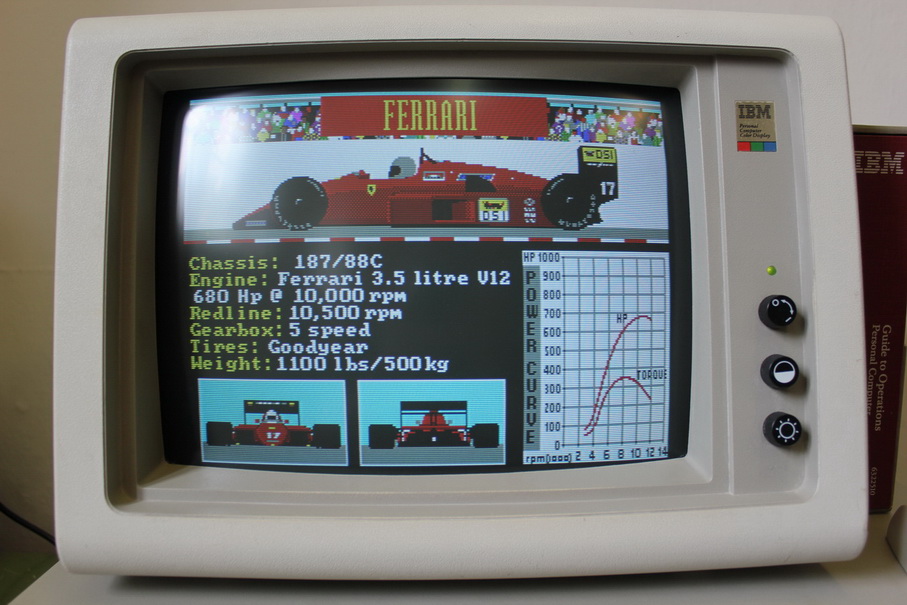

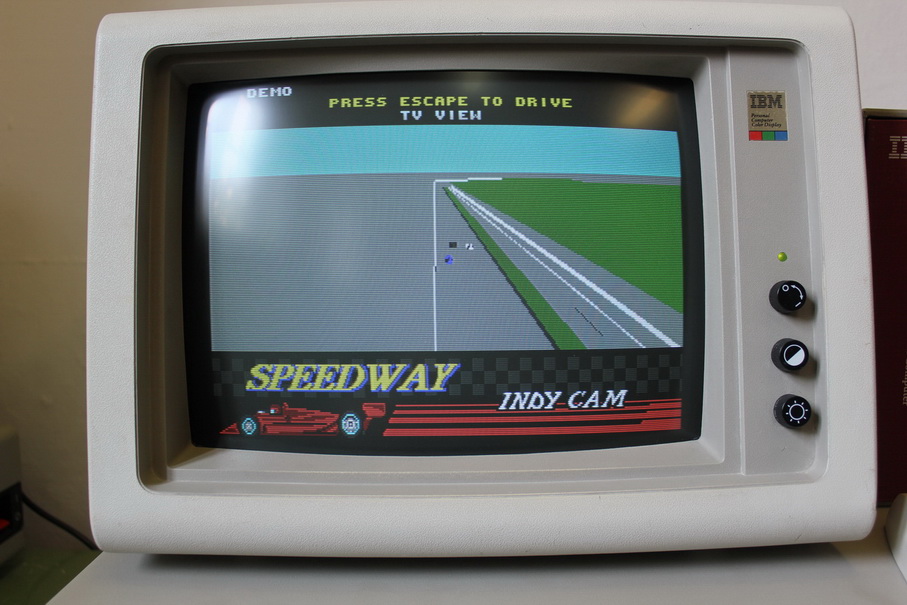

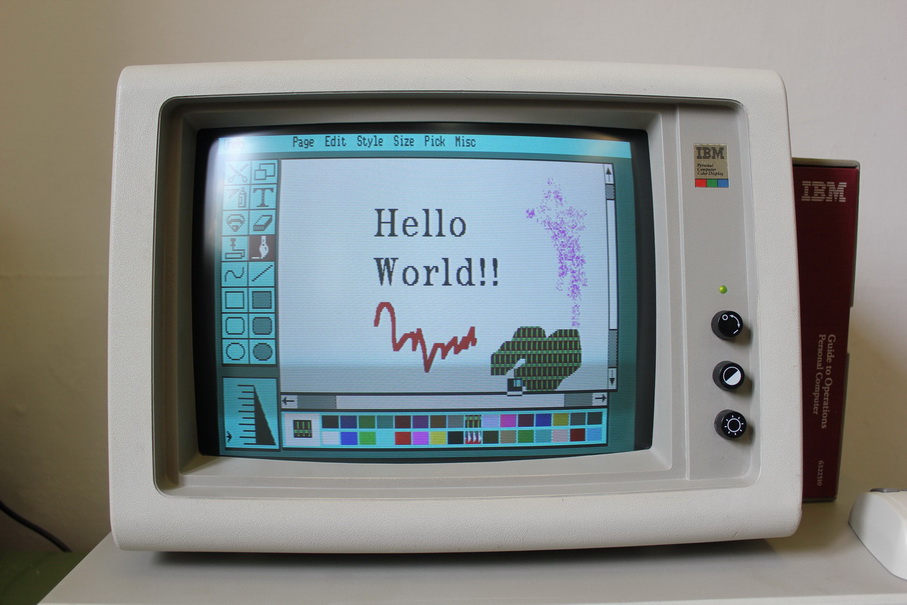

Softvérová výbava:

IBM5170_13 IBM5170_14 IBM5170_15 IBM5170_16 IBM5170_17 IBM5170_18 IBM5170_19 IBM5170_20 IBM5170_21 IBM5170_22 IBM5170_23 IBM5170_24 IBM5170_25 IBM5170_26 IBM5170_27

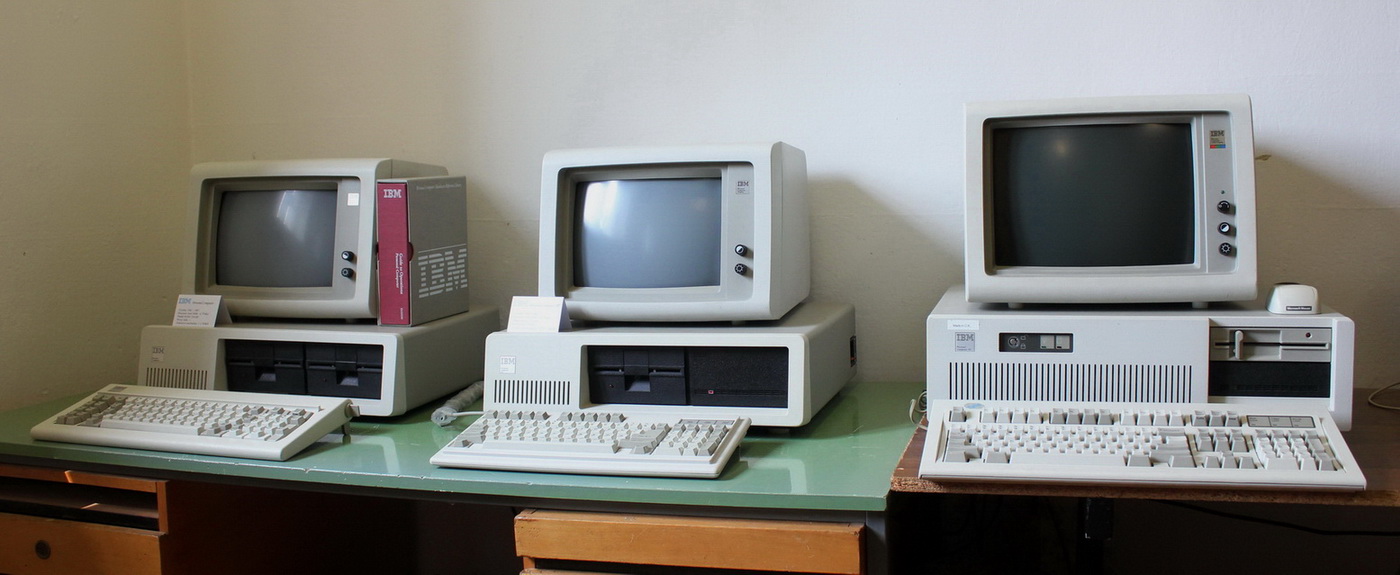

A na zaver ako obvykle, spoločné foto so staršími bratmi ;)

IBM5170_30

Autor: RomanOn
