Toužíte-li po zvukovce Gravis Ultrasound, musíte dnes obvykle lovit původní kartu na aukcích a připravit si nepříjemně tučnou sumu. Do budoucna by ale mohla existovat další možnost! Nový projekt Beavis Ultrasound PnP totiž nabízí kompletní podklady pro výrobu otevřené repliky karty Gravis Ultrasound PnP.

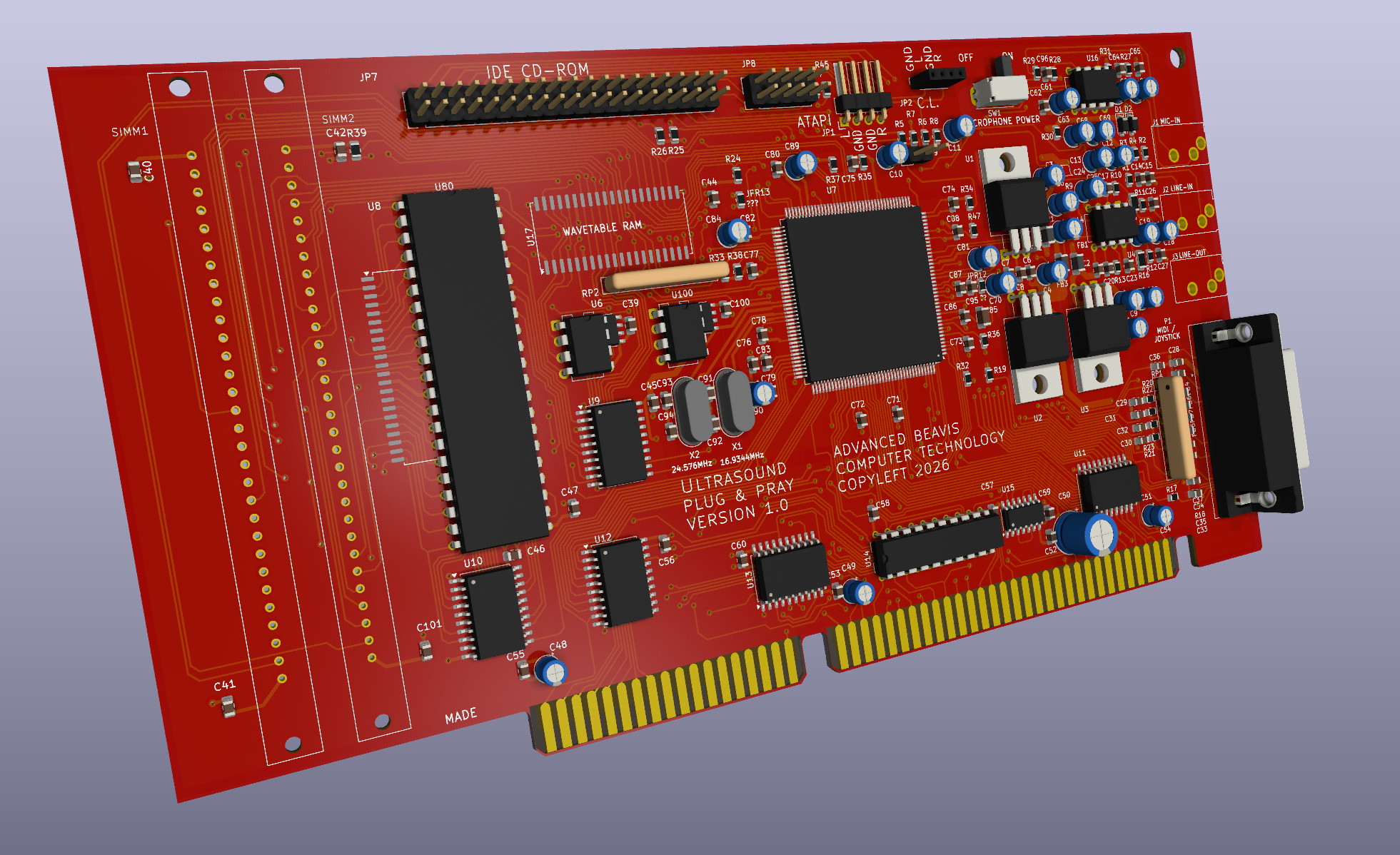

Vizualizace návrhu (poprvé v životě jsem spustil něco tak mystického, jako je KiCad ;)
Na rozdíl od některých předchozích klonů autor neposkytuje toliko návrh plošného spoje. V repozitáři najdeme kompletní schéma, návrh čtyřvrstvé desky pro KiCad, obsah konfigurační EEPROM i reverzně analyzovaný obsah pro logický obvod GAL. Hardware je uvolněn pod otevřenou licencí CERN Open Hardware Licence Version 2 – Permissive.
Srdcem karty je čip AMD InterWave AM78C201, do kterého je integrována veškerá důležitá zvuková funkcionalita. A právě zde se nachází první zásadní háček: zájemce o stavbu si musí tento dávno nevyráběný obvod nejprve někde sehnat, pravděpodobně z jiné karty nebo ze starých skladových zásob. Samotný návrh je pak díky vysoké integraci funkcí v čipu InterWave relativně jednoduchý.
Deska má rozměry přibližně 208 x 107 mm a zachovává také IDE rozhraní určené pro připojení CD-ROM mechaniky. Jeho obsluhu zajišťuje GAL 16V8, který mimo jiné dekóduje adresy, řídí datové buffery a přenáší některé signály mezi ISA sběrnicí a IDE portem. Kdo CD-ROM rozhraní nepotřebuje, může se podle autora bez tohoto obvodu pravděpodobně obejít. Projekt počítá s původní ROM se vzorky IW78C21M1. Pokud ji stavitel nesežene, lze potřebná data vypálit do paměti 27C800. Konfiguraci "Plug and Play" obsahuje EEPROM 93C66, pro kterou je v repozitáři připraven hotový binární obraz. Autor upozorňuje také na několik možných náhrad. Operační zesilovače LM833 lze zaměnit například za JRC5532 nebo jiné typy s odpovídajícími parametry. Naopak původně zamýšlený PLL obvod je prakticky nesehnatelný, a proto návrh počítá se dvěma samostatnými krystaly.
Ale pozor - v tuto chvíli tak úplně není čas vytahovat páječku. Beavis Ultrasound totiž zatím nebyl fyzicky vyroben ani otestován. Autor proto výslovně upozorňuje, že případná stavba probíhá na vlastní riziko. Přesto jde o velmi úctyhodný počin. Gravis Ultrasound PnP patří k nejžádanějším zvukovým kartám pro ISA sběrnici a kompletní otevřená dokumentace může posloužit nejen případným výrobcům replik, ale také při opravách původního hardwaru či dalším studiu jeho zapojení.
Teď už jen aby se našel někdo dostatečně odvážný, objednal první desky a zjistil, zda Beavis skutečně zvučí. Já bych se vsadil, že zvučí :)
